Start og stopp for kloakkpumpe

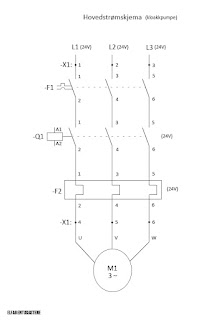

Hovesdstrømskjema

Styrestrømskjema

Arrangementstegning

Rekkeklemmetabell

Funksjonsbeskrivelse
Dette er en enkel start og stopp system på en kloakkpumpe, denne er avhengig av hvor mye tanken vann og avløpsvann er i tanken, S2 er nivåvippe som skal starte motoren til kloakkpumpen når tanken er fylt opp. Kloakkpumpen skal stoppe når S1 nivåvippe ikke har noe mer vann/avløpsvann i tanken. Systemet er 24V å unngå jordfeil. Ved feil skal termisk motorvernet F3 utløse, denne skal stilles etter motorens merkestrøm.
