Valg av tverrsnitt

Valg av tverrsnitt
Å velge riktig kabeltverrsnitt er veldig viktig, for hvis vi velger feil dimensjon på kabelen kan dette være et problem for kabelen da den kan bli veldig varm, å føre til at kabelens isolasjon svikter og tar fyr før vernet rekker å løse ut. For å finne riktig kabeltverrsnitt begynner vi med å beregne krav 1 og krav 2, deretter bruker vi tabeller som viser hvor mye strøm kabelen kan føre på forskjellige overflater og utførelser. for eksempel om det er skjult anlegg eller åpent anlegg på trevegg. Vi må også ta hensyn til korreksjonsfaktor ved nærliggende kabler og omgivelsetemperatur.

Overflater

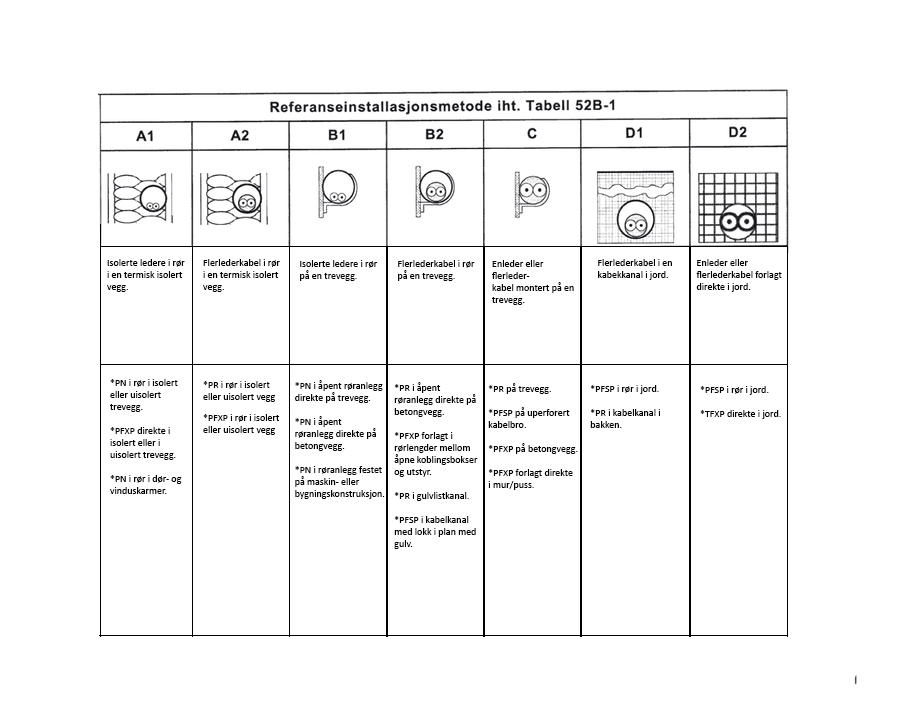

Forlegningsmetoden velger man ut ifra tabell som er vist under, man velger den som er lignende i situasjonen.
Strømføringsevne
Etter å ha valgt Forlegningsmetode kan vi velge strømføringsevne ut ifra tabellen vist under.

Strømføringsevne
